井泵止回阀的安装位置

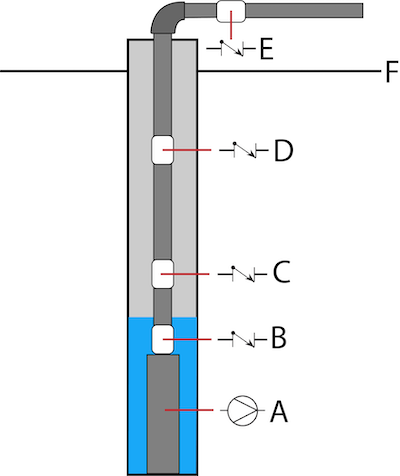

图 ：潜水井泵系统：泵 （A）、止回阀 （B） 安装在泵的排放扬程处。止回阀（C 和 D）之间最多相隔 200 英尺。止回阀 （E） 安装在地面 （F） 以上。

三种类型的井泵在管道系统中使用止回阀：潜水泵、离心泵和喷射泵。每种类型的泵系统都会以不同的方式使用止回阀。井的深度是决定要使用的止回阀数量的主要控制因素。

• 深井：对于深度超过约120英尺的井，潜水井泵是必要的。如图所示，泵直接位于井水中。通常，泵的主体内安装有一个止回阀，下一个止回阀不应距离泵超过 25 英尺。但是，如果泵体中未安装止回阀，则应将第一个止回阀安装在泵的排放扬程上。在这两种情况下，通常的建议是在每 200 英尺的管道后安装一个止回阀。
• 浅井：潜水泵可用于浅井，但喷射泵和离心泵也可以工作。两种类型的泵都使用底阀。这是一个直接放入水中的特定止回阀。它的入口周围有一个过滤器，可以阻止较大的沉积物进入阀门并可能将其打开。
• 地上：是否在井套管外或地面上安装止回阀（例如，在压力罐进气之前）完全取决于当地法律。一些法律管辖区要求在压力罐之前安装止回阀。其他司法管辖区完全禁止它。然而，需要考虑的一个重要概念是，系统中每个额外的止回阀都会增加系统的静摩擦。当加在一起时，静压可以将水压降低到所需限值以下。
