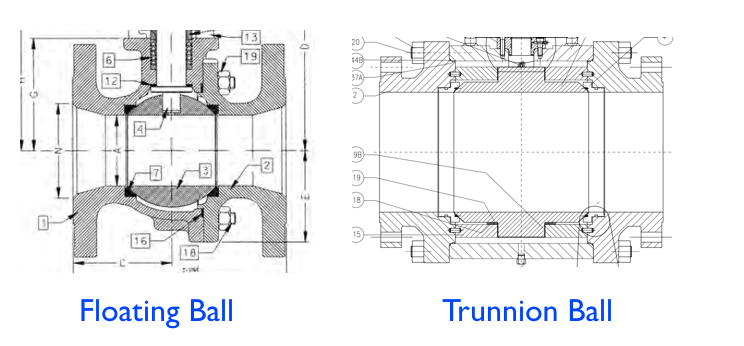

浮球与耳轴球




浮球设计

术语“浮动”球是指:即球通过两个弹性阀座压靠在其上,固定并悬挂在流动介质的适当位置中。轴连接到球顶部的插槽中,驱动球行在插槽内转四分之一圈(90度)。 上游压力可以使球产生一定量的横向运动。实际上,这种较小的横向运动会在滚珠上产生负载,将滚珠压向下游阀座。因此,这种类型的球阀设计能够双向关闭。

随着球的标称孔径的增加,球的重量也增加,并且承受管线压力的面积也增加。在球上的增加负载(力)。有一种观点认为,阀座可能不再支撑球,因此有必要考虑另一种设计:在这种设计中,耳轴安装的球开始起作用。


耳轴球设计


如上所述,由于在球上的加载力很高,所以阀座不再能够支撑球,因此需要替代的设计方案。

耳轴安装球的设计有效地解决了这个问题,实际上,轴、球和耳轴作为单个组件支撑球,而不是支撑球,并且阀座在“漂浮球”的反转中变为“漂浮”设计。同样,耳轴安装球设计也能够进行双向密封。

耳轴球设计优于浮动球的一个优点是球的工作扭矩较低。当致动球阀时,它减小了致动器的尺寸并因此减小了阀致动组件的总成本。显然,当压力等级和阀门增加时,这种差异变得很重要。

浮球尺寸/压力等级的可用性

一般来说,对于浮球设计,所需的尺寸越大,由于前面所述的原因,其可用的压力等级越低。例如,可用的最大尺寸为10英寸@ ANSI#150;可用的最大尺寸为1“ @ ANSI#2500。耳轴适用于所有尺寸和所有压力等级。
